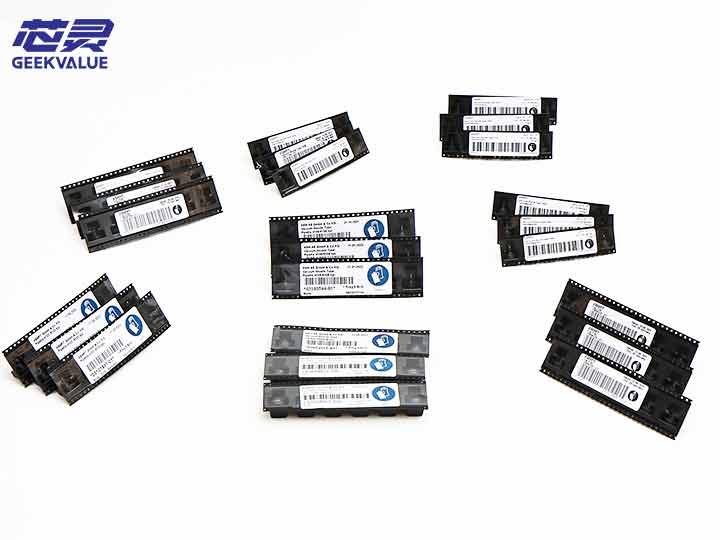

ASM贴片机吸嘴选型与应用全解析

在SMT（表面贴装技术）产线中，ASM贴片机凭借高精度与高稳定性成为行业标杆，而吸嘴作为贴装头的“末端执行器”，直接决定了元器件的吸附可靠性与贴装良率。本文将从吸嘴类型、选型策略及定制方案三个方面，深入解析ASM贴片机吸嘴的核心应用逻辑。

一、吸嘴类型：适配不同元器件的“专用工具”

ASM贴片机吸嘴按功能、形状与材质可分为三大维度，需根据元器件特性精准匹配。

按功能划分：

1.高速头吸嘴：专为0201、0402等微型电阻电容设计，采用轻量化结构实现每小时数万颗的贴装速度，但仅适用于表面平整、形状规则的元件。

2.泛用头吸嘴：针对QFN、BGA等大尺寸或异形元件，支持多角度旋转与路径调整，虽然速度较慢，但可通过柔性吸附避免元件损伤。

按形状划分：

1.标准吸嘴：包括圆形孔（通用型）、方形孔（矩形元件防偏移）、V形槽（细长元件定位）三种，覆盖80%常规贴装需求。

2.定制吸嘴：针对特殊需求，如仿形吸嘴（按元件边缘3D建模）、双头吸嘴（同步吸附两个微型元件），可提升异形件贴装稳定性。

按材质划分：

1.陶瓷吸嘴：耐磨损且不易产生静电，但脆性大，碰撞后易断裂。

2.钨钢吸嘴：硬度高、寿命长，虽可能出现表面“发白”现象，但用油性笔涂抹即可恢复，性价比突出。

3.胶头吸嘴：适用于表面不平整或需缓冲保护的元件，成本低但寿命短，需定期更换。

二、贴片机如何选择吸嘴：三大核心原则

选型错误会导致元件脱落、贴装偏移甚至吸嘴损坏，需遵循以下逻辑。

匹配元器件尺寸与形状：

1.尺寸原则：吸嘴直径应不小于芯片最小边的75%，避免因吸附面积不足导致真空泄漏。例如，0.3mm边长的芯片需选用直径≥0.225mm的吸嘴。

2.形状适配：规则元件（如片式电阻）选用标准圆形吸嘴；异形元件（如轻触开关）需定制伸长型或回字型吸嘴，确保吸附点位于元件平整区域。

平衡速度与精度：

1.高速产线：优先选用轻量化陶瓷或标准钨钢吸嘴，减少贴装头运动惯性。

2.高精度需求：对0.4mm间距以下的BGA封装，需选用带中心定位功能的专用吸嘴，并配合视觉系统补偿热胀冷缩误差。

考虑工艺环境：

1.高温环境：选用热膨胀系数低的材质（如钻石钢），或增加温度补偿标定频率。

2.腐蚀性车间：避免金属吸嘴接触氯气等气体，可选择陶瓷或表面涂层处理的钨钢吸嘴。

三、定制吸嘴：解决特殊贴装难题的“终极方案”

当标准吸嘴无法满足需求时，定制化设计成为关键。

典型应用场景：

1.异形元件：如天线模块、带按钮的开关，需设计凹槽或桥梁式吸嘴，避开凸起结构。

2.超大尺寸元件：多点吸附吸嘴可分散真空压力，防止元件变形。

定制流程：

1.3D建模：根据元件CAD图纸或实物扫描，确定吸附面平整度与避让区域。

2.材质选择：批量生产选用钨钢，试产阶段可以选择低成本胶头吸嘴验证方案。

3.测试优化：通过贴装偏移率、真空稳定度等数据迭代设计，如某客户定制的轻触开关吸嘴，通过延长吸嘴中部凹槽，成功解决按钮干涉问题。

ASM贴片机吸嘴虽小，却承载着精度、效率与成本的三重博弈。建立吸嘴选型库、定期维护（如清洁内壁残留锡膏）、监控使用寿命，不仅能降低突发停机风险，更可将贴装良率稳定在99.9%以上。对于复杂元件，不妨从定制吸嘴入手，让“小吸嘴”释放“大效能”。
