ASMPT（先进装配系统有限公司）作为全球知名的电子制造解决方案提供商，其贴片机业务承袭自西门子SMT部门，在SMT领域拥有深厚的技术积累。ASM贴片机的技术实力主要体现在其模块化的架构设计、高精度的运动控制系统、广泛的元件兼容性以及对智能制造的深度适配等方面。

一、模块化架构与柔性生产

ASM贴片机的核心设计理念之一是模块化。以SIPLACE系列为例，其设备架构允许用户根据生产需求灵活配置贴装头、供料器数量和轨道系统。这种设计使得单台设备能够适应从大批量标准化生产到小批量多品种混线生产的不同场景。

设备支持双轨同步传输，能够并行处理两块电路板，显著提升单位时间内的产出效率。在多品种切换时，系统能够通过软件快速调用不同的程序配置，配合智能供料系统，有效缩短换线时间。这种柔性生产能力，使制造企业能够快速响应市场订单的波动与产品迭代的需求。

二、运动控制与贴装精度

贴装精度是衡量SMT设备性能的关键指标。ASM贴片机通过高刚性的机械结构、线性马达驱动以及高分辨率的线性编码器，实现了精密的运动控制。

不同系列的机型在精度上各有侧重。例如，部分机型在动态运行下的重复定位精度可达到±15微米，能够满足01005（0.4mm x 0.2mm）等微型元件的稳定贴装。对于球栅阵列（BGA）、方形扁平无引脚（QFN）等引脚间距极小的集成电路，设备通过高精度的视觉对位系统，能够准确识别元件与电路板的相对位置，并进行实时补偿，确保焊接质量。

三、元件兼容性与处理能力

ASM贴片机具备广泛的元件处理能力，覆盖了从微型被动元件到大型异形件的完整范围。设备能够处理的元件尺寸范围从01005微型芯片延伸至长达150毫米的连接器，厚度也可达数十毫米。

针对特殊元件，设备配备了相应的技术解决方案。例如，对于引脚容易发生变形的QFN元件，其AI视觉补偿功能能够通过深度学习算法分析元件姿态，自动修正贴装路径。对于大型或重型元件，设备可通过专用的贴装头施加精确可控的贴装力，确保元件与锡膏的良好接触。部分机型还支持直接从晶圆上拾取裸芯片（Die）进行贴装，拓展了设备在半导体封装领域的应用。

四、智能化功能与数据集成

随着工业4.0的发展，ASM贴片机在智能化方面进行了大量布局。设备集成了多种传感器与智能算法，以提升生产效率和稳定性。

智能压力反馈系统能够以0.01牛顿的精度实时调节Z轴的贴装力度，这对于防止精密元件受损、降低虚焊率具有重要作用。在软件层面，设备全面兼容IPC-Hermes-9852等行业标准协议，能够无缝接入工厂的制造执行系统（MES），实现生产指令的下发与生产数据的实时上传。这为生产过程的追溯、设备综合效率（OEE）的分析以及预测性维护提供了数据基础。

五、技术演进与平台创新

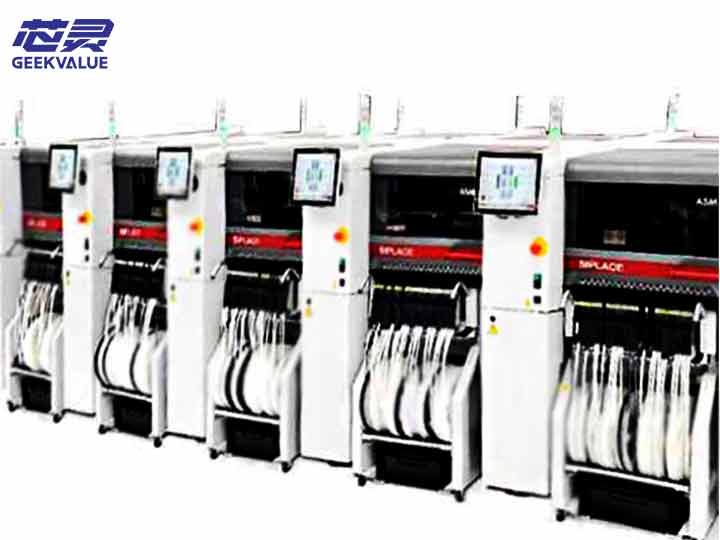

ASMPT持续推动其贴片机平台的技术演进。新推出的SIPLACE V平台在机械结构上进行了重新设计，通过强化的机架和优化的布局，在提升产能的同时，有效减小了设备的占地面积。该平台提供了多种专用贴装头，如专为高密度贴装设计的CP20型头，以及可处理大型异形元件的Twin VHF型头，用户可根据生产需求进行选择和更换。

此外，ASMPT通过在中国上海设立独立的研发与运营实体，加强了针对本地市场的技术应用开发与响应能力。这种布局旨在将全球技术积累与本地客户需求相结合，为客户提供更贴合实际应用场景的解决方案。
