ASM贴片机飞达维修实践攻略

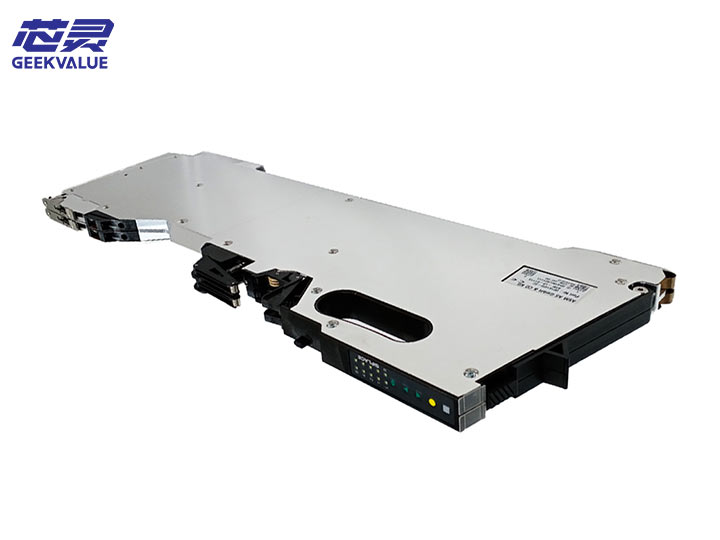

飞达作为ASM贴片机的核心供料部件，其运行稳定性直接影响设备生产效率与贴装质量。在日常生产中，飞达长期处于高速运转状态，易出现磨损、卡料、定位偏移等故障，掌握规范化的维修流程可有效降低downtime，延长部件使用寿命。

一、故障初步排查

维修前首先确认故障现象，可通过以下步骤完成初步检测：首先检查飞达外观是否存在明显物理损坏，包括外壳变形、齿轮断齿、同步带开裂、进料导轨磕碰等情况；其次上电测试飞达进料动作，观察步进电机运行是否顺畅、有无异响，进料长度是否符合预设参数；最后检查料带传感器与到位检测开关的灵敏度，确认是否存在灰尘遮挡或线路松动问题。初步排查需做好记录，明确故障点所属模块，避免后续无效拆解。

二、常见故障维修步骤

针对不同故障类型需采用对应处理方式：

1.卡料故障：先清空飞达内残留料带，检查进料导轨是否有锡膏、胶水或残屑堆积，使用无尘布搭配无水乙醇清理导轨内壁，若导轨出现轻微磨损可使用细砂纸打磨平整，磨损严重则直接更换导轨组件。检查进料棘爪与棘轮的啮合情况，若棘爪弹簧弹力不足或棘轮齿面磨损，直接更换对应备件。

2.进料精度偏差：首先校准进料刻度，对比预设进料长度与实际出料长度差值，调整飞达参数中的进料补偿值；若调整参数后仍存在偏差，检查同步带张紧度，过松则调整张紧轮位置，同步带出现齿面磨损时直接更换。最后检查飞达固定卡扣的锁紧情况，确认安装到位无松动。

3.电气故障：先检查飞达接口针脚是否氧化或弯折，使用无尘布擦拭针脚表面，针脚变形则用镊子校正。若传感器无信号输出，先排查连接线路是否断路，线路正常则更换对应传感器。步进电机出现丢步情况时，先检测驱动电路电压是否正常，电压稳定则更换步进电机。

三、维修后的验证与保养

维修完成后需进行功能验证：将飞达安装到设备上连续运行30分钟，每5分钟记录一次进料精度与运行状态，确认无卡料、无异响、精度偏差在允许范围内方可投入使用。日常使用中需建立飞达定期保养机制，每运行500小时清理一次进料机构与传感器，每运行2000小时更换同步带与棘爪弹簧，备件更换需使用符合设备原厂规格的配件，避免不兼容问题。

维修作业过程中，务必落实防静电防护措施，拆解下的零部件应按顺序规范摆放，防止微小零件遗失。针对同一批次出现的故障飞达，可采取集中拆解维修的策略，并同步记录共性故障的出现频率。这些数据将为后续的设备管理提供重要参考，有助于预判易损部件的损耗周期，从而从被动维修转向主动的预防性维护。
