ASM贴片机TX系列与SX系列技术解析：TX2/TX2i与SX2的差异化定位

在ASM西门子的贴片机产品矩阵中，TX系列和SX系列分别代表了两种截然不同的技术路线与应用场景。TX系列主打极致的高速与紧凑的模组化设计，而SX系列则侧重于高度的灵活性与强大的异形件处理能力。为了更直观地理解两者的差异，我们将重点聚焦于TX2/TX2i与SX2这三款主流机型进行技术维度的深度对比。

核心定位与设计理念

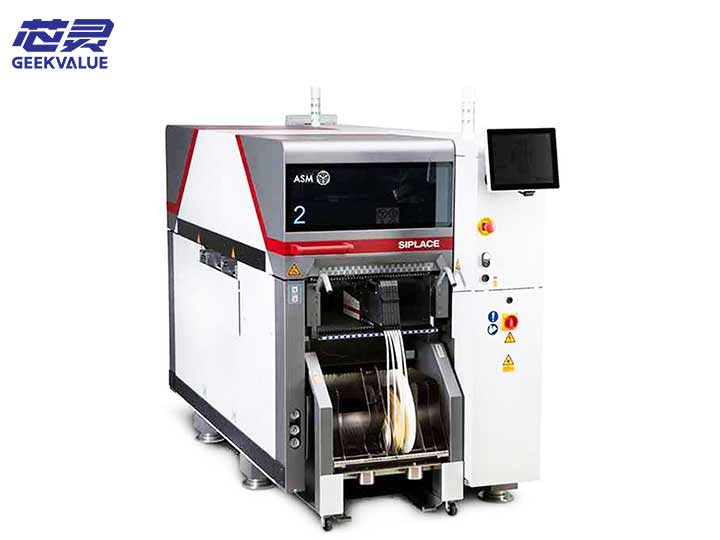

TX系列（如TX2/TX2i）的设计核心是“小空间、高产出”。它专为大批量、少品种的生产环境打造，通过极致的速度优化，在极小的占地面积内提供极高的单位面积产出。

相比之下，SX系列（如SX2）的核心优势在于“按需扩容”与“柔性生产”。其独特的可互换悬臂设计，允许用户在单悬臂和双悬臂之间快速切换，甚至在不同产线间转移产能。这种设计完美契合了汽车电子、工控、医疗等领域多品种、小批量以及频繁换线的生产需求。

关键性能参数对比

从具体的硬件参数来看，两者的差异十分明显：

贴装速度： TX2i的理论速度可达103,800 cph（基准速度约78,000-96,000 cph），TX2的理论速度约为100,500 cph。而SX2的理论速度约为86,900 cph（基准速度约74,000 cph）。在绝对速度上，TX系列具备明显优势。

占地面积： TX系列极其紧凑，长宽仅为1.0m x 2.3m左右；而SX2由于需要容纳更大的供料能力和灵活架构，占地面积约为1.5m x 2.4m。

PCB板处理能力： 这是两者最大的硬件区别之一。TX2/TX2i主要面向标准尺寸的PCB，最大处理尺寸通常在550mm x 460mm（单轨模式）左右。而SX2具备强大的大板处理能力，最大可支持长达1525mm、宽达590mm的PCB板，且PCB厚度支持范围更广（最高可达6.5mm），能够轻松应对大型主板或背板的贴装。

供料器容量： SX2单台机器最多可容纳120个8mm供料器，而TX2/TX2i通常为80个。更大的供料容量意味着SX2在面对BOM（物料清单）复杂的板卡时，换料频率更低，生产连续性更好。

贴装头与工艺兼容性

在贴装头的配置上，两者虽然都支持SpeedStar（CP20）、MultiStar（CPP）和TwinStar（TH）等主流贴装头，但调校侧重点不同。

TX2i通常标配或侧重于搭载最新的SpeedStar贴装头，该贴装头在处理01005、0201等微型元件时，能保持极高的速度和25µm @ 3σ的贴装精度，非常适合手机、消费电子等精密微小组件的生产。

SX2则更强调工艺的包容性。它不仅能够处理微型元件，在配合TwinStar贴装头时，能贴装高达50mm的异形元件，且贴装压力控制范围极宽（最高可达100N，部分配置下），能够稳定处理重型连接器、屏蔽罩等特殊元器件。此外，SX2配备的数字成像系统还能生成3D图像，对异形引脚、焊盘位置进行更复杂的检测。

总结与选型建议

TX2/TX2i与SX2并非简单的“谁比谁强”，而是“谁更适合谁”。

如果您的生产场景是智能手机、消费电子等大规模量产，对0201/01005等微型元件的贴装速度和精度有极致要求，且厂房空间有限，那么TX2i是更优的选择。

如果您的业务涉及汽车电子、服务器主板、工控设备等，产品种类繁多，经常需要切换产线，或者板卡尺寸巨大、包含大量异形件和重型元件，那么具备强大供料能力、大板处理能力和悬臂互换功能的SX2将能为您带来更高的生产柔性与综合效率。
