ASM贴片机IC头Z轴马达安装工艺与短路故障深度解析

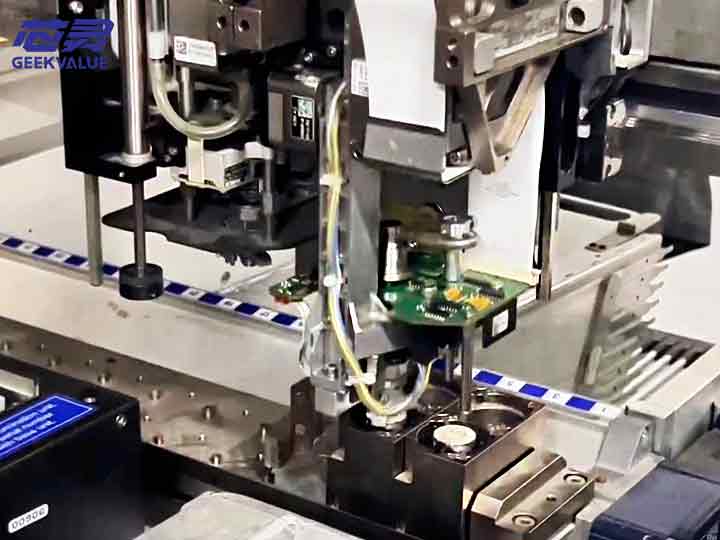

在表面贴装技术（SMT）领域，ASM贴片机以其高精度和高速度著称，而IC工作头（以下简称IC头或TH头）作为处理精密元器件的核心组件，其稳定性直接决定了贴装良率。在设备维护与保养过程中，机械装配的精度往往被视为重中之重，然而，电气安全隐患却常因隐蔽性较强而被忽视。

本文将聚焦于IC头Z轴马达安装不当引发的严重短路问题，深入剖析其物理成因、潜在危害，并阐述专业的维修思路与预防性措施，旨在提升技术人员对精密运动部件内部细节的认知，规避因装配工艺瑕疵导致的设备灾难性故障。

一、短路的危害

在贴片机的运行环境中，短路往往被视为一种“隐形杀手”。与明显的机械撞机不同，短路故障通常发生在控制柜内部或运动模组内部，其破坏力具有滞后性和毁灭性。

1.驱动器与伺服模块的不可逆损伤。Z轴马达通常由高精度的伺服驱动器控制。当马达线圈绝缘层受损导致短路时，电流会瞬间激增。这种异常电流会直接冲击伺服驱动器的功率输出级（如IGBT模块），导致驱动板烧毁。对于昂贵的进口贴片机而言，更换伺服模组的成本极高，且会造成产线长时间停摆。

2.控制系统逻辑混乱与数据丢失。短路产生的电磁干扰（EMI）和电压波动可能通过接地回路传导至主控系统。这可能导致CPU运算错误、通信总线瘫痪，甚至造成机器参数丢失或固件损坏。在极端情况下，这种电气冲击会波及到与之相连的传感器和IO板卡。

3.火灾隐患与线缆损毁。虽然现代设备都有过流保护，但在保护电路动作的毫秒级时间内，短路点产生的高温足以熔化线圈骨架、烧毁线束，甚至引燃周边的润滑油脂或塑料件。这种物理层面的烧毁往往难以修复，只能整体更换线束或模组。

二、故障成因深度剖析：Z轴马达与绝缘层的“隐形博弈”

根据一线维修案例反馈，IC头Z轴马达的安装工艺是导致此类短路的核心诱因。许多技术人员熟知机械结构的组装，却忽略了马达内部线圈绝缘层的脆弱性。

1.核心矛盾：运动间隙与绝缘保护 Z轴马达在IC头内部负责驱动吸嘴进行高速上下运动。为了实现高动态响应，马达转子（线圈部分）与定子（磁铁部分）之间的气隙设计得非常紧凑。

2.线圈绝缘层：马达线圈表面覆盖有一层极薄的绝缘漆或绝缘膜，用于隔离铜线与外部金属构件。

3.轴承与磁铁：Z轴轴承负责导向，左右两侧的磁铁负责提供磁场。

4.故障演化过程：当Z轴马达未安装到位或间隙调整不当时，故障链条如下：

（1）初始阶段：马达线圈与Z轴轴承或两侧磁铁发生轻微接触。由于设备处于静态或低速运行，此时可能未表现出明显异常。

（2）磨损阶段：随着贴片机长时间高频运作，Z轴进行数万次/分钟的往复运动。线圈与金属部件之间的微小摩擦会持续发生。

（3）绝缘失效：线圈表面的绝缘层在持续的机械摩擦下逐渐变薄，直至破损。

（4）短路爆发：一旦绝缘层磨穿，裸露的铜线直接接触轴承（通常接地）或磁铁支架，形成对地短路或相间短路。

5.关键误区：静态安装与动态调整。许多维修人员在更换马达时，往往只关注螺丝是否拧紧，而忽略了“将Z轴马达安装在IC头上再调整间隙”这一关键步骤。如果未在安装状态下精确校准同心度和垂直度，马达在运行时的偏摆会导致线圈持续刮擦周边金属件。这种物理干涉是导致绝缘层破损的根源。

三、专业维修思路与排查流程

面对由Z轴马达引起的短路故障，专业的维修不应止步于“更换零件”，而应遵循严谨的诊断与修复流程。

1.排查故障。

（1）报警分析：首先检查机器报警代码。通常伺服放大器会报出“过流”、“接地故障”或“编码器异常”。

（2）静态测量：在断电状态下，使用高精度万用表或绝缘电阻测试仪（摇表）。测量马达三相线对地（外壳/轴承）的阻值。正常情况下阻值应为无穷大；若阻值极小或为零，则确认为线圈对地短路。

（3）外观检查：拆解IC头，仔细观察Z轴马达线圈表面。寻找是否有明显的磨损痕迹、变色或绝缘漆剥落现象。

2.维修实施。

（1）组件清洁：清除因磨损产生的铜屑和粉尘，防止残留金属颗粒造成二次短路。

（2）轴承与磁铁检查：检查Z轴轴承是否有划痕，磁铁表面是否受损。若有损伤，必须一并更换，否则新马达安装后仍会受损。

（3）规范安装：

①预装配：将Z轴马达套入IC头轴心，暂不完全锁紧螺丝。

②动态间隙调整：手动旋转或移动Z轴，观察马达线圈与轴承、磁铁之间的间隙。确保四周间隙均匀，无任何摩擦异响。

③锁紧与复核：在确认间隙完美后，按照对角线顺序分次锁紧固定螺丝，并再次测量绝缘阻值，确保安装过程未造成新的应力变形。

3.功能测试。

维修完成后，不应立即全速生产。需进行低速空跑测试，监测电流波形是否平稳，确认无异常发热后，方可逐步提升至正常生产速度。

四、避免措施与预防性维护

为了避免细节成为产线隐患，建立标准化的维护体系至关重要。

1.强化装配工艺培训。打破“重机械、轻电气”的维修习惯。在针对IC头拆装的技术培训中，必须加入关于马达线圈保护的专项内容。强调“轻拿轻放”不仅是防止跌落，更是防止工具磕碰线圈绝缘层。

2.引入间隙规或透光检查法。在调整Z轴马达间隙时，建议使用专业的塞尺或采用透光法（观察光线透过气隙的均匀度），确保马达转子在磁钢中心运行，避免偏心运行导致的单边摩擦。

3.预防性更换与检查。在设备的大保养中，将“检查Z轴马达绝缘层”列为必检项目。对于高负荷机台，定期使用内窥镜观察IC头内部情况，一旦发现线圈表面有轻微磨损迹象，立即进行干预调整，而非等到短路发生。

4.规范作业指导书。在作业指导书中明确标注：安装Z轴马达时，必须先确认线圈与轴承、磁铁无干涉，再紧固螺丝。将这一隐性经验转化为显性的标准作业程序，是杜绝此类人为故障的根本途径。

五、结语

贴片机的精密之处在于毫厘之间的配合。IC头Z轴马达的安装看似简单，实则蕴含着机械与电气的微妙平衡。短路故障往往源于对细节的忽视，特别是线圈绝缘层这一薄弱环节。

作为专业的设备维护团队，我们需要具备透过现象看本质的能力。不仅要解决已经发生的短路问题，更要通过精湛的装配工艺和严谨的预防性维护，消除隐患于未然。只有掌握了这1%的关键细节，才能真正驾驭高精度的ASM贴片机，确保生产的高效与稳定。
