深度解析：ASM贴片机TH头DP马达的技术特性与专业维护策略

在现代SMT（表面贴装技术）生产线中，ASM贴片机以其卓越的性能和稳定性占据着重要地位。作为设备核心执行部件的TH工作头（Tool Head），其内部的DP（Delta Positioning）马达直接决定了元件拾取、贴装及旋转的精度与效率。然而，由于DP马达结构的高度集成与精密性，非专业操作极易引发不可逆的故障。本文将深入剖析TH头DP马达的工作原理、结构组成及常见故障，并重点阐述为何必须由专业技术人员进行维护，以确保设备长期稳定运行。

一、TH头DP马达的核心功能

TH头DP马达是贴片机实现高精度作业的“动力心脏”。其主要承担三大核心任务：

1.取料（Pick-up）： 马达驱动吸嘴组件快速、准确地移动至供料器位置，完成对电子元器件的拾取动作。

2.贴装（Placement）： 在视觉系统校正后，马达将元器件精确移送至PCB（印刷电路板）的指定焊盘位置，并完成贴放。

3.旋转（Rotation）： 为适应不同元器件的贴装角度需求，DP马达需具备高速、高精度的旋转调整能力，确保元器件方向与PCB设计完全一致。

这三大功能的协同运作，要求DP马达不仅具备极高的动态响应速度，还需维持微米级的定位精度。

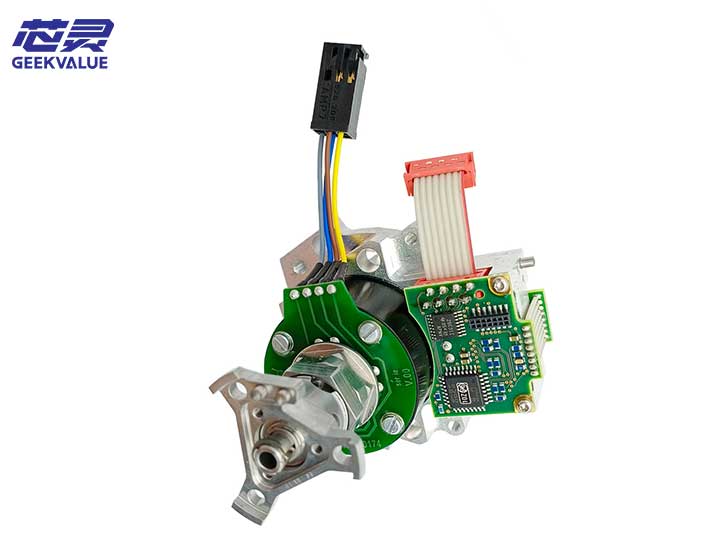

二、TH头DP马达的精密结构

TH头DP马达并非单一组件，而是一个集成了机械、电子与光学技术的复杂模块。其主要由以下关键部件构成：

（1）马达本体： 提供驱动力的核心单元，通常采用高响应性的伺服电机结构。

（2）光栅盘（Grating Disc）： 作为位置反馈的关键元件，光栅盘通常由极薄的特种玻璃制成，表面刻有精密的光学刻度。它随马达轴同步旋转，用于实时监测马达的角位移。

（3）读数头（Reading Head）： 与光栅盘配合工作，通过光学原理读取刻度信息，并将其转换为电信号反馈给控制系统，形成闭环控制。

（4）固定吸嘴部件： 用于安装和固定真空吸嘴，确保拾取过程中的稳定性和同轴度。

这些部件在微观尺度上紧密配合，任何微小的偏差都会被系统放大，导致贴装失败。

三、TH头DP马达的常见故障诊断

在日常生产中，DP马达可能出现多种故障现象，通常会通过设备报警信息反映出来。常见的故障模式包括：

（1）轴承卡顿与换向超时： 当马达内部轴承因润滑不足或异物进入而出现卡顿，会导致马达在规定时间内无法完成换向动作，系统通常会报“马达换向超时”错误。

（2）线圈故障与电气报警： 马达线圈若因过载或老化发生烧毁，不仅会引起“马达换向超时”，还可能触发“接地监视故障”等电气类报警，严重时甚至会损坏驱动电路。

（3）读数头污染与计数错误： 读数头镜片若沾染灰尘或油污，或其内部元件损坏，将无法准确读取光栅信号，导致系统报“编码器计数错误”，进而影响贴装精度。

（4）光栅盘损坏与参考点丢失： 光栅盘玻璃极其脆弱，一旦碎裂或移位，系统将完全无法识别参考点，导致TH头无法初始化，设备陷入瘫痪状态。

四、为何严禁非专业人员拆卸维修

这是本文最核心的警示：严禁用户自行拆卸或维修TH头DP马达。理由如下：

1.极高的破碎风险： DP马达内部的光栅盘由特种光学玻璃制成，厚度极薄且质地脆。在非专业的拆装过程中，即使是微小的受力不均或工具刮擦，都极易导致光栅盘瞬间碎裂。一块完好的光栅盘价值不菲，且一旦破碎，整个马达模块往往报废，造成的经济损失远超专业维修费用。

2.严苛的装配精度： DP马达的装配涉及微米级的对准工艺。读数头与光栅盘之间的间隙、角度以及同轴度都有着极其严格的要求。非专业人员缺乏专用的校准工具和环境，几乎不可能将其复原至出厂精度。装配不到位会导致信号漂移、噪音增大、精度下降等一系列次生故障。

3.复杂的参数匹配： 现代贴片机的DP马达与控制系统之间存在复杂的参数匹配关系。拆卸后可能需要重新进行零点校准、增益调整等专业软件操作，非专业人员无法完成这些步骤，导致设备无法正常工作。

TH头DP马达是ASM贴片机的精密核心，其维护工作绝非简单的机械拆装。为了您的设备安全与生产效益，请务必选择专业的技术团队进行服务。我们将以精湛的技术和严谨的态度，为您的贴片机保驾护航，确保生产线的高效运转。
