ASM贴片机CP20P工作头DP马达故障维修

在现代SMT（表面贴装技术）生产线上，ASM西门子贴片机凭借其卓越的稳定性和高精度，始终占据着核心地位。其中，CP20P工作头作为高速贴装的关键组件，其内部的动力核心——DP马达，直接负责元器件的拾取、旋转与贴装动作。然而，随着设备运行时间的累积，DP马达难免会出现各类故障，其中“DP马达转动超时”是较为常见且影响生产进度的报警之一。

当设备报出“DP马达转动超时”时，往往意味着马达在规定的时间内未能完成预定的旋转动作。这一故障不仅会导致机器停机，还可能引发一系列连锁反应，影响整条产线的效率。许多操作人员或初级维护人员面对此类报警，往往感到束手无策，甚至因错误的拆解尝试导致故障扩大。本文将结合实际维修案例，深入剖析CP20P工作头DP马达转动超时的成因、维修难点及专业解决方案。

故障现象与初步诊断

近日，我们收到了一位客户寄送的故障DP马达。据客户反馈，该CP20P工作头在运行过程中频繁报错，系统提示“DP转动超时”。这一故障导致贴片机无法完成正常的元件贴装循环，被迫停机。

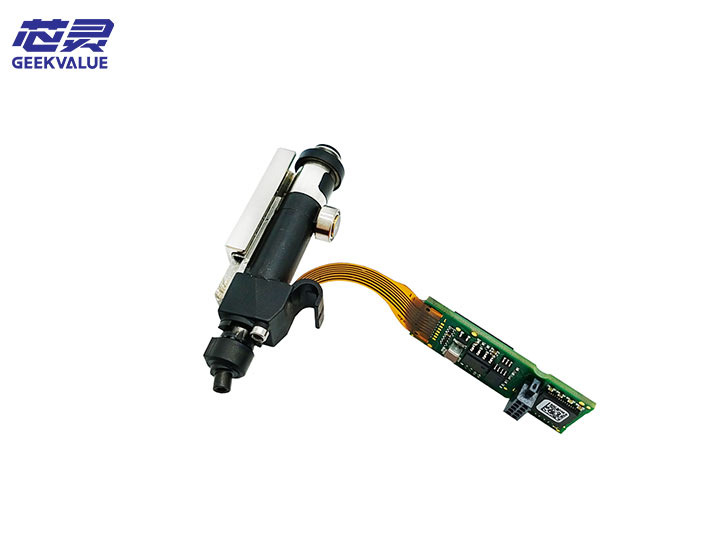

在接到该故障件后，我们的技术团队首先进行了外观检查与初步通电测试。CP20P工作头对精度的要求极高，其内部的DP马达集成了电机、编码器、制动器及复杂的机械传动结构。转动超时通常指向两个方向：一是电气控制信号异常，导致指令无法正确传达；二是机械结构存在阻力，导致马达负载过大，无法在规定时间内达到目标转速或位置。

深度解析：保护帽位置偏差引发的机械阻力

经过细致的拆解与检测，我们锁定了导致该马达转动超时的核心原因：DP保护帽安装位置不当。

在CP20P工作头的结构中，DP保护帽不仅起到防尘、防异物侵入的作用，更是维持内部气路与机械间隙的重要部件。该客户在之前的维护过程中，未能将DP保护帽精准复位。当DP马达尝试进行旋转动作时，位置偏差的保护帽与内部旋转部件发生了物理干涉。

这种干涉产生了额外的摩擦阻力。对于高速运转的精密马达而言，即便是微小的阻力增加，也会被控制系统敏锐捕捉。当阻力超过设定阈值，马达转速下降，无法在系统预设的时间窗口内完成动作，从而触发“转动超时”报警。

针对此类故障，我们的维修方案并非简单的“拆卸重装”。由于保护帽内部空间狭小，且周围分布着精密的传感器与线路，重新调试保护帽位置需要极高的操作技巧。我们的工程师利用专用工装，在显微镜下对保护帽的同心度与轴向间隙进行微米级的调整，确保其在锁紧后既密封良好，又不会对内部转动部件产生任何侧向应力。

隐形杀手：磁盘磨损与零点丢失风险

在处理DP保护帽相关的故障时，还有一个极易被忽视但后果严重的风险点——磁盘磨损。

DP马达的精准定位依赖于内部的磁盘（或光栅盘）与读数头的配合。在拆卸或调整DP保护帽的过程中，如果操作手法不当，工具极易触碰到脆弱的磁盘表面。一旦磁盘表面出现划痕或磨损，读数头将无法准确读取位置信号。

磁盘磨损的直接后果是“读不到零点”。零点信号是马达运动的基准，一旦丢失，马达将无法确定自身的初始位置，导致设备彻底瘫痪，无法进行任何贴装作业。因此，在涉及保护帽拆卸的维修中，必须严格遵循防静电、防物理损伤的操作规范，这正是非专业人员难以把控的关键环节。

钢体变形：过滤网更换不当的次生灾害

除了保护帽问题，我们在维修中还发现，更换DP马达过滤网时的操作失误也是导致转动超时的重要原因。

DP马达内部设有精密的过滤网，用于净化气流，防止灰尘进入轴承与线圈。部分用户在自行更换过滤网时，因用力过猛或工具使用不当，导致马达内部的钢体结构发生微量变形。

钢体是支撑马达转子与轴承的核心骨架，其几何精度直接决定了转子的旋转自由度。一旦钢体变形，轴承室的同轴度将被破坏，转子在旋转时会受到巨大的机械卡滞力。这种物理形变通常是不可逆的，简单的校正无法恢复其原有的精度。针对这种情况，唯一的修复方案是更换受损的钢体组件。这不仅增加了维修成本，更对配件的库存与匹配提出了极高要求。

专业维修流程与技术保障

鉴于DP马达结构的复杂性与维修的高风险性，专业的维修服务显得尤为重要。我们的维修流程涵盖了从故障复现、精密拆解、部件修复到整机测试的全过程。

在修复完成后，我们绝不会直接将马达交付客户。每一台维修过的DP马达，都必须上机进行实机检测。我们会将马达安装回CP20P工作头，运行标准的测试程序，监测其转动曲线、真空数值以及贴装精度。只有在连续运行测试中无报警、无异常震动、各项指标均达到原厂标准后，方可判定维修合格。

此外，我们还提供专业的保养建议。在日常工作中，操作人员应定期检查DP马达的外观状态，避免在更换耗材时施加暴力。对于CP20P工作头而言，定期的专业保养能有效预防此类故障的发生，延长设备的使用寿命。

DP马达作为ASM贴片机的核心部件，其健康状况直接关系到生产线的产能与品质。面对“转动超时”等复杂故障，切勿盲目自行拆解。选择具备专业技术、专用工具及丰富经验的维修服务团队，才是保障设备高效运行、降低维护成本的最佳途径。我们将持续致力于为客户提供高精度的维修技术服务，解决各类SMT设备疑难杂症。
