Besi固晶机工艺与设备浅析

在半导体制造的后道工序中，封装测试环节占据了至关重要的地位，而固晶工艺作为封装流程的第一步，直接决定了芯片的电气连接可靠性与散热性能。在这一领域，Besi固晶机凭借其深厚的技术积累和持续的创新迭代，成为了众多封测厂和IDM厂商关注的重点设备。本文将简要分析Besi固晶机的工艺特点及其在先进封装趋势下的设备演进。

Besi固晶机的工艺基础与应用

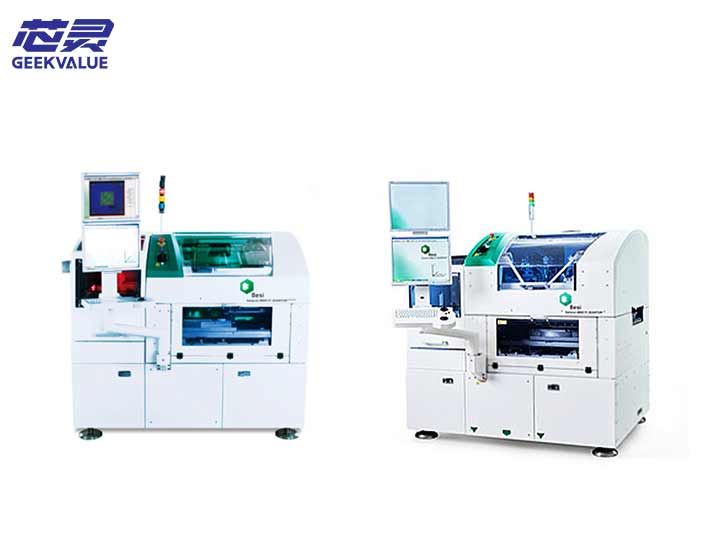

Besi固晶机的核心功能是将切割好的晶圆芯片拾取并精确贴装到引线框架或基板的指定位置上。根据粘接材料的不同，Besi固晶机主要支持两种主流工艺：环氧树脂粘接和共晶粘接。

在传统的环氧树脂工艺中，Besi固晶机通过点胶系统或印刷系统将导电胶或绝缘胶涂覆在基板上，随后利用高精度的贴装头将芯片放置到位。这一过程要求设备具备极高的点胶精度和贴装稳定性，以防止芯片偏移或胶水溢出污染焊盘。而在共晶工艺中，Besi固晶机则利用金锡等合金材料，在高温和压力的作用下实现芯片与基板的冶金结合。这种工艺对温度控制的均匀性和贴装压力的精准度提出了更为严苛的要求，Besi固晶机通过闭环控制系统，能够有效保证共晶层的空洞率符合标准，从而确保优异的导热和导电性能。

Besi固晶机在先进封装领域的演进

随着摩尔定律的放缓，先进封装技术如2.5D/3D封装、系统级封装以及异构集成成为了提升芯片性能的关键路径。面对这些新需求，Besi固晶机也在不断进行技术升级，特别是在混合键合和热压键合领域表现突出。

针对高端逻辑芯片和高带宽内存的堆叠需求，Besi固晶机推出了专门适配TCB工艺的设备。例如，其9800TC型号设备专为解决芯片堆叠中的翘曲控制和微凸点连接难题而设计。在多层堆叠过程中，Besi固晶机需要克服热应力带来的形变，通过精确的力控和温控算法，实现多层芯片的高精度对位与键合。

此外，在混合键合领域，Besi固晶机更是展现了其在超精密对准方面的能力。混合键合技术取消了传统的凸点，直接通过铜-铜连接实现芯片互连，这对键合精度提出了亚微米级的要求。Besi固晶机通过集成先进的视觉对准系统和纳米级的运动控制平台，能够实现极低间隙的精准贴合，满足了高性能计算和人工智能芯片对高密度互连的迫切需求。

设备性能的核心要素

一台优秀的Besi固晶机，其竞争力主要体现在精度、速度和灵活性三个维度。

在精度方面，Besi固晶机通常配备高分辨率的视觉识别系统，能够处理各种超薄芯片和异形芯片的识别与校正，确保贴装精度控制在微米级别。在速度方面，为了应对大规模量产的成本压力，Besi固晶机不断优化运动控制算法和机械结构，提升了单位小时产出，在保证良率的前提下最大化生产效率。而在灵活性方面，模块化的设计使得Besi固晶机能够快速切换不同规格的夹具和供料器，适应多品种、小批量的生产模式。

综上所述，Besi固晶机不仅在传统的固晶工艺中保持着稳定的性能，更在先进封装的浪潮中通过技术创新不断拓展应用边界。对于封测企业而言，深入了解Besi固晶机的工艺特性与设备能力，是提升封装良率、优化生产成本的重要一环。随着半导体技术向更微缩、更集成的方向发展，Besi固晶机将继续在连接微观世界的过程中扮演不可或缺的角色。
