为什么Besi固晶机能贴得那么准？

为什么Besi固晶机能贴得那么准？

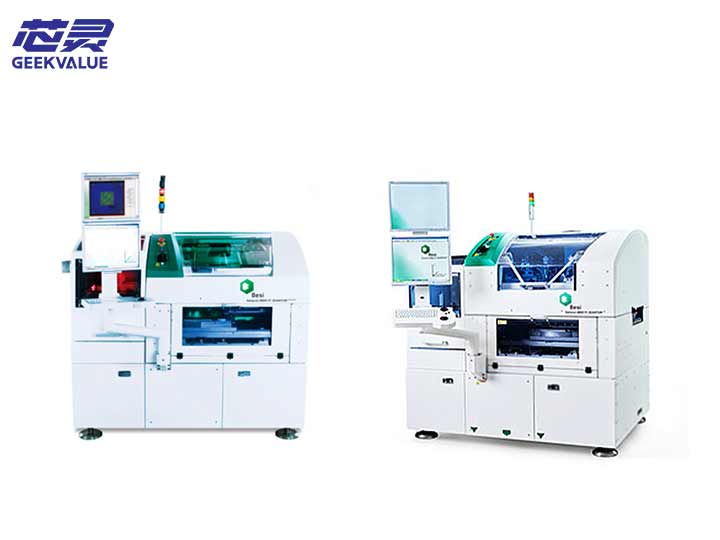

如果你见过半导体封装厂里的Besi固晶机，一定会被它的“手艺”震撼到：它能把比指甲盖还小、比纸还薄的芯片，以微米级的精度贴到基板上，全程快如闪电，却稳如磐石。这背后的秘密，是Besi固晶机在“眼睛”、“双手”和“大脑”上修炼的三套绝活。

第一套绝活，是那双“火眼金睛”。

Besi固晶机要想贴得准，首先得“看”得清。机器内部集成了一套超高精度的视觉系统，可以理解为它的“眼睛”和“大脑”的组合。在高速运动中，这套视觉系统会像一位拿着精密标尺的测量师，瞬间拍下芯片和基板的位置，并计算出它们之间最微小的角度偏差和距离误差。

这个精度有多夸张？在一些最先进的Besi固晶机型号上，比如用于混合键合的设备，其对准精度甚至可以达到0.2微米，这相当于人头发丝直径的几百分之一。正是依靠这种极致的“视力”，Besi固晶机才能为后续无比精准的“贴”的动作，拿到最准确的地图坐标。

第二套绝活，是那双“灵动巧手”。

看清了目标，下一步就是用吸嘴把芯片吸起来，然后又快又稳地放下去。这个“拾取”动作本身就是一门学问。早期的芯片很厚实，用针从底下顶起来就行，但随着芯片越来越薄，这种粗暴的方式很容易导致芯片碎裂。

为此，Besi的工程师发明了一种叫“多盘顶针”的技术。它不再用尖锐的针去顶，而是换成一组平行的小圆盘，像温柔的手掌一样，从边缘用真空力把芯片从胶带上“剥”下来。这个剥离过程需要极其精确地控制速度和力量，通过大量的仿真计算来确保芯片在剥离瞬间受到的应力降到最低，绝不让芯片发生过度弯曲。这一下，就从根本上保证了芯片在被贴装之前，本身是完好无损的。

第三套绝活，是那枚“超强大脑”。

看见目标，拿稳芯片，接下来就是最核心的“贴”了。这个步骤对运动控制的要求到了变态的程度。Besi固晶机的贴装头需要在毫秒之间完成加速、移动、减速、定位，并施加精确的压力。

其内部的运动控制系统，依靠光栅尺和直线电机这类顶尖部件，可以实现纳米级的定位分辨率。更关键的是，它能做到“边飞边校正”。在贴装头高速移动的瞬间，大脑（控制器）会根据视觉系统传来的实时数据，同步计算并微调贴装头的姿态，确保芯片落下去的时候分毫不差。例如，针对需要热压键合的先进工艺，Besi固晶机还能同时精确控制温度和压力，解决芯片堆叠时因热胀冷缩带来的变形问题，保证多层芯片的完美贴合。

从温柔“剥”起芯片的顶针技术，到看清一切微小偏差的视觉系统，再到协调所有动作的实时运动控制，正是这一整套环环相扣的技术协同，才让Besi固晶机成了半导体封装领域里名副其实的“高精尖”贴片大师。
