ASM贴片机飞达维修：从分类到流程的全面解析

一、ASM贴片机飞达的分类体系

要讨论ASM贴片机飞达维修，首先需要明确ASM贴片机飞达的分类方式。ASM贴片机飞达主要按适用料带宽度划分，常见规格包括8mm、12mm、16mm、24mm、32mm、44mm、56mm、72mm和88mm等型号。其中8mm规格的ASM贴片机飞达又分为单轨和双轨两种类型。

ASM贴片机飞达的另一重要分类依据是是否带有感应器。以X系列8mm ASM贴片机飞达为例，不带感应器的型号备件号为00141270-xx，带接料检测感应器的型号备件号为00141290-xx。这一分类贯穿整个X系列，从12mm到88mm规格的ASM贴片机飞达均有对应的带感应器版本。

二、ASM贴片机飞达常见故障与报错信息

ASM贴片机飞达的故障可分为机械、电气和系统三大类。机械类故障中，ASM贴片机飞达的进料不稳或卡滞最为常见，通常由齿轮磨损、导轨积垢或压料盖变形导致。ASM贴片机飞达的卷料机构失效则表现为料带回收异常，多源于弹簧疲劳或棘轮损伤。

电气类故障涉及ASM贴片机飞达的通信中断、传感器失效和操作无响应。通信中断常因排线接口氧化或控制板元件老化引起；传感器失效则与光电传感器污染或信号干扰有关。

ASM贴片机飞达引发的抛料问题是最典型的系统异常，其根源包括进料位置偏移、吸嘴拾取偏差等。设备操作界面会显示ASM贴片机飞达的进料精度偏差、步距丢失等具体报错信息，维修人员需据此快速定位。

三、ASM贴片机飞达维修的标准流程

ASM贴片机飞达维修遵循检测定位、模块修复、整机校验的闭环流程。维修开始前，需对ASM贴片机飞达进行外观检查，清除导轨和传感器表面的助焊剂残留，确认外壳、齿轮和排线端口无物理损伤。

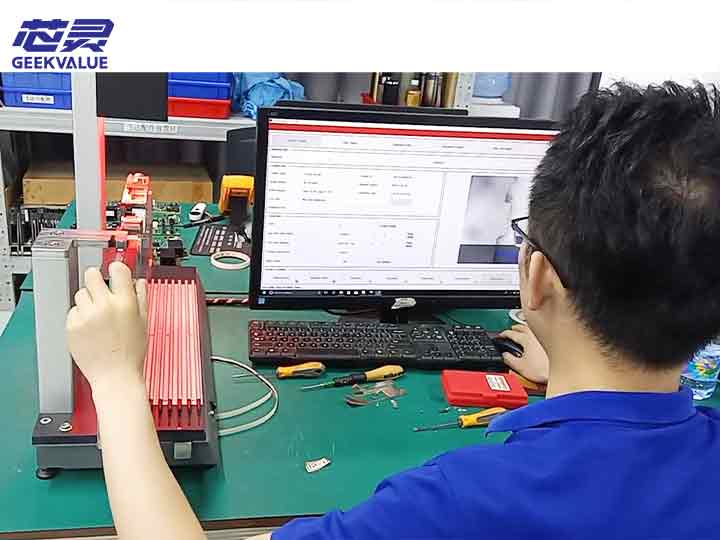

电气诊断阶段，将ASM贴片机飞达接入测试台，验证通信协议握手状态，依次测试步进电机驱动电流、传感器信号阈值和控制面板按键响应。机械校准则需检测ASM贴片机飞达的进料步距精度，调整齿轮啮合间隙，在坐标仪上标定吸嘴拾取中心位置，修正X/Y方向补偿值。

维修完成的ASM贴片机飞达需进行整机性能验证，在模拟工作状态下连续运行2000次进料循环，统计故障率，随后装回贴片机执行贴装精度与抛料率实测。修复后ASM贴片机飞达的步距精度误差应控制在±0.02mm以内，拾取位置重复精度需达到±0.01mm。

四、ASM贴片机飞达的日常保养与预防性维护

ASM贴片机飞达的日常保养包括每日清洁导轨与传感器、检查料带导向机构；每月需润滑齿轮组、校准传感器灵敏度；每季度进行深度维护，更换磨损齿轮；每年则需整体拆卸清洁，更换老化线束与密封件。

ASM贴片机飞达闲置时应存放于干燥、防尘的专用货架，避免堆叠挤压导致外壳或导轨变形。存放前需在齿轮啮合处涂抹专用润滑脂，防止部件生锈。

建立ASM贴片机飞达的使用台账，记录每台飞达的使用时长、维护记录和抛料率，对抛料率超出阈值的ASM贴片机飞达及时下线检修。通过系统化维护，可有效延长ASM贴片机飞达的使用寿命，减少生产中断。
