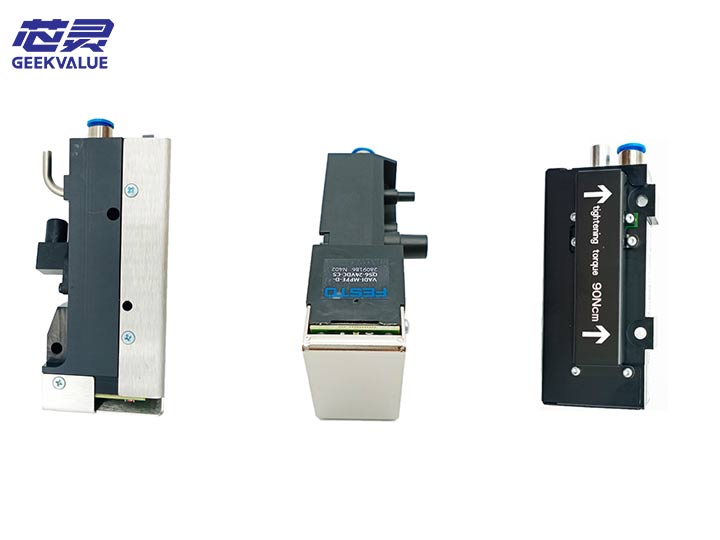

ASM贴片机真空发生器技术解析

ASM贴片机真空发生器是贴装头实现元器件拾取与释放的核心气动执行单元，其性能直接影响贴装良率与设备稳定性。该装置通过文丘里管原理将压缩空气转化为负压，为吸嘴提供吸附力；同时通过电磁阀控制活塞杆位置，切换真空吸附与正压吹气状态，完成元器件的精准贴装。不同型号的真空发生器在真空供给方式上存在差异：CP20/20A/CPP系列采用文丘里管产生保持真空，CP20P/P2系列则由真空泵直接供给，而IC贴装头仅配备贴片真空发生器，由文丘里管直接产生负压。这种差异化设计适配了不同贴装头对真空稳定性和响应速度的需求。

真空发生器常见故障多集中于真空度异常与动作失效。真空值偏低通常由采样口堵塞、真空传感器损坏、活塞杆接触面脏污或磨损导致；若常规清洁后真空值仍无法恢复，需排查涡流线圈电气故障。电磁阀故障表现为阀芯卡死、线圈断路或短路，可通过万用表测量电阻值及通电测试判断。此外，真空过滤器堵塞、气管漏气或破损、吸嘴磨损也会间接引发真空不足，需结合气路系统整体排查。

安装真空发生器时，需确保压缩空气进气口与设备气源管路连接牢固，气管无折弯或压扁；真空产生口与贴片头DP端口对接准确，避免漏气；采样口与传感器接线需紧固，防止信号传输异常。安装后需进行真空度测试，确认负压值符合设备要求（通常-60kPa至-85kPa），并检查电磁阀动作是否干脆、无卡滞。日常维护需定期清洁真空发生器过滤器，建议每月清洗滤芯，每半年更换一次；每周检查活塞杆接触面及内壁磨损情况，及时清理脏污；每日清洁吸嘴及气路接头，防止灰尘、焊膏残留堵塞气路。同时，需监测压缩空气气源质量，确保无油、无水、无尘，避免杂质进入真空发生器导致故障。
