ASM西门子贴片机配件使用指南

来源：admin发布时间：2026-07-28喜欢：1254

贴片机是SMT生产线上运行时间最长的设备之一。很多工厂采购时关注贴片机本身，但设备进场后，日常打交道最多的反而是各种配件。配件用得对、换得及时，设备的运行状态才能稳定；配件选错或疏于管理，贴片机性能再好也发挥不出来。这篇指南从实际使用角度，聊聊ASM西门子贴片机配件的几类关键环节。

一、吸嘴：使用频率最高，更换也最频繁

吸嘴是ASM西门子贴片机与元件直接接触的部件。一颗贴片头通常有多个吸嘴，每个吸嘴在一天里完成数万次拾放动作。吸嘴顶端与元件表面反复接触，加上真空吸附和吹气的切换，磨损是不可避免的。

使用中需要注意几点。第一，不同规格的元件要配对应尺寸的吸嘴。比如0201这类微小元件用细小吸嘴，大型连接器或屏蔽罩则需要口径更大的吸嘴。吸嘴选小了吸不住，选大了可能同时吸到相邻元件或造成干涉。第二，定期检查吸嘴端面。端面一旦出现划痕或崩缺，真空泄露会直接导致抛料。第三，清洗频率要合理。一般建议每班次用专用清洁布擦拭吸嘴表面，每周用超声波清洗机配合专用清洗液做一次深度清洁。清洗后要用风枪吹干，并检查吸嘴内孔是否通畅。

二、供料器：保证元件稳定输出的基础

供料器负责把编带里的元件精确送到取料位置。ASM西门子贴片机供料器采用电动驱动，相比气动供料器，其送料步距由伺服电机控制，精度更稳定，且支持热拔插换料。

供料器的日常使用中，盖板、齿轮、压料盖这三个部位需要特别关注。盖板闭合不严会导致编带翘起，取料位置偏移；齿轮长期运转后会积累编带纸屑，需要用毛刷定期清理；压料盖的弹簧力度减弱后，编带可能无法顺畅剥离，造成供料滞后。建议每次换料时顺手检查这些部位，发现磨损及时更换相应配件。另外，供料器的校准也不能忽视。如果设备频繁出现取料位置偏移报警，除了检查吸嘴和相机，也要考虑供料器本身的位置精度是否需要校准。

三、过滤器：保障气路洁净，影响贴装质量

ASM西门子贴片机的真空和吹气系统依赖洁净的压缩空气。空气过滤器就是拦截水分、油雾和粉尘的屏障。ASM贴片机通常在气路入口和真空发生器前各设有一级过滤器。

过滤器堵塞的最直接表现是真空度下降。吸嘴无法提供足够吸力时，元件在高速运动中容易飞掉，造成缺件或偏移。过滤器属于耗材，无法通过清洗恢复性能，需要按周期直接更换。一般建议每月更换一次气路入口的过滤器，每两到三个月更换真空过滤器。环境湿度大或压缩空气质量不稳定的工厂，更换周期要相应缩短。

四、保养套件：按周期更换，避免临时抢修

ASM西门子贴片机提供了规范的保养套件，包含润滑油、密封圈、毛毡、各类过滤器等。这些配件按照设备运行时长或日历时间定期更换。

实际生产中有个常见现象：设备运行两三年的工厂，贴装精度逐步下降，抛料率缓慢升高，但检查吸嘴和供料器都没有明显问题。这种情况往往与长期未更换丝杆导轨润滑油、未清洁光栅尺有关。机械设备都有磨损，润滑油脂会变质、挥发，光栅尺表面会沾染油雾。定期更换保养套件中的润滑材料并清洁关键传动部件，是恢复设备精度的有效手段。保养计划建议固化到生产排程中，避免因赶订单而一再推迟。

五、配件管理的几条建议

使用ASM西门子贴片机配件过程中，有几个实用的做法可以采纳。

一是建立配件库存预警。吸嘴、过滤器这类高频更换件，设定最低库存量，低于阈值就触发采购，避免断供被动停机。

二是记录更换数据。每次更换吸嘴、供料器配件时，记录安装时间和使用时长。积累几个周期的数据后，就能算出自家产线的配件平均寿命，后续采购和更换更有依据。

三是谨慎使用替代品。市场上有大量第三方配件，价格确实低不少。但吸嘴内径精度、过滤器拦截效率、润滑油粘度这些参数，若与设备不匹配，可能造成更严重的后果，比如吸嘴损伤、阀体卡滞。如果选择第三方配件，建议先小批量试用，确认贴装效果和寿命达标后再批量引入。

ASM西门子贴片机配件的使用没有太多复杂技巧，核心就是按规范周期更换、做好记录、保持清洁。设备稳定运行，本身就是控制生产成本的有效方式。

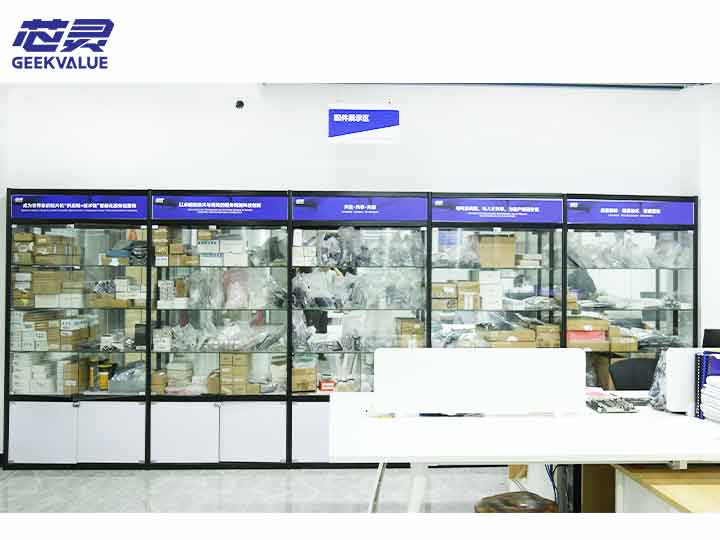

ASM贴片机配件
