西门子SIPLACE贴片机设备安全操作员手册

芯灵实业今天为大家分享一下西门子SIPLACE贴片机设备安全操作员手册，相信对您会有所帮助！

警告标志 - 概要

(1) 在使用前请仔细阅读安全手册

(2) 当心挤压 －在设备运行时切勿进入设备工作区

(3) 黄色急停开关标志环

(4) 高压危险 – 有触电或燃烧的可能 . - 此区域附近有高压电

(5) 在切断电源后的 30 秒内此区域任可能带电

警告标志

警告标志 – 永磁铁

SIPLACE HS-, HF-, D －和 X- 系列机器都使用了线性驱动系统 , 这个系统有一个强劲的永磁铁 . 在这些磁铁附近工作时请多加小心 .

(1) 强磁场警示标志

(2) 装有金属关节或其它金属物 ( 如支架或螺丝 ) 的人员请小心挤伤

(3) 可能会损坏您的钥匙 , 手表 , 磁卡

(4) 对于带有心脏起勃器，除颤器，和人工泵的人员此区域极度危险

警告标志 – 永磁铁

警告标志 - 切刀

所有 SIPLACE 贴片机 都配备了切刀系统,它的刀刃非常锋利 .

(1) 小心割伤－甚至在设备关机的状态下也有割伤的风险

(2) 碎料带收集斗－切勿将手探入贴有标签的部位

(3) 空料带导料槽－切勿将手伸入导料槽的缝隙内

警告标志 - 切刀

警告标志 - 激光

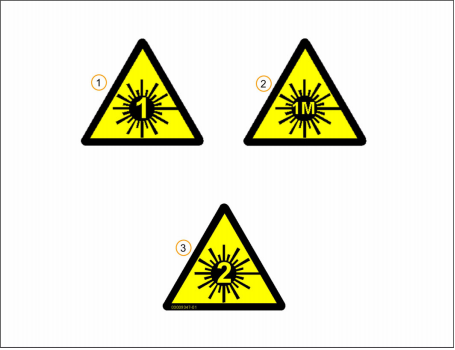

(1) 1类激光－固定(P&P,TH头）相机和PCB相机的照明光源

(2) 1M 类激光－ C&P 头元件相机的照明光源

(3) 2 类激光－轨道系统的光障感应器 ,PCB 条码扫描器 , 共面性相机 （切勿直视此类激光）

警告标志 - 激光

供料平台相关的安全指引

(1) 料台与贴片机间的垂直间隙

(2) 连接料台与贴片机的电缆插座

(3) 连接机器与料台的电缆 - 请勿将料台推离的太远以免损伤电缆

其它注意事项 :

- 移动料台时 , 请先把它降至低位 .

- 请勿将料台置于陡坡上 , 以免侧翻 .

- 移动料台时切勿太快 – 否则碰到障碍物会有向前倾覆的可能 .

- 请勿将手伸入供料器与导料槽的缝隙里 – 以免夹伤

供料平台相关的安全指引

SIPLACE X 系列贴片机的高温警告

C&P20贴片头和 X-供料器在不间断工作时中有可能达到很高的温度

(1) Star 马达在运行过程中可能变的很烫 – 请勿触摸这些部件

(2) 马达外壳

(3) 头的把手

(4) X 供料器的步进电机在运行过程中可能变的很烫 －请勿触摸这些部件

(5) 3 个步进电机

SIPLACE X 系列贴片机的高温警告

SIPLACE S 供料器注意事项

如果用到的元件是金属粉末电容时请特别注意

(1) 必须使用贴有此标签的专用供料器 (P/N00141117,00141118)

其它注意事项 :

- 经常清理料带里残留的元件 .

- 每小时检查并清空垃圾盒 （料台下方）中的碎料带 .

- 碎料带极易燃烧 , 请使用恰当的容器存放 .

SIPLACE S 供料器注意事项

开关与按键 -S/F 系列

(1) 停止按钮 ( 黑色 )

(2) 启动按钮 ( 白色 )

(3) 紧急停止开关

(4) 元件计数器

(5) 钥匙开关

(T) 传板方向

开关与按键 -S/F 系列

安全保护盖 – S/F 系列

所有SIPLACE 贴片机都配有安全保护盖以保护操作人员的安全 . 在机器运行时 , 这些盖子必须关闭 . 每个盖子上都有一个独立感应器来检测它是否确实盖好 .

(1) 安全盖开关 – 3 取料区

(2) 安全盖开关 – 1 取料区

(3) 安全盖开关 – 轨道入口区

(4) 安全盖开关 – 轨道出口区

(T) 传板方向

安全保护盖 – S/F 系列

安全保护盖 – S/F 系列

如果不使用正确的方法打开或关闭盖子，会有夹伤的危险 . 请务必用双手紧握盖子的把手进行以上操作 .

(1) 开关盖子时使用的把手

(2) 安全保护盖

安全保护盖 – S/F 系列

开关与按键 -D1/D2

所有SIPLACE 贴片机都配有安全保护盖以保护操作人员的安全 . 在机器运行时 , 这些盖子必须关闭 . 每个盖子上都有一个独立感应器来检测它是否确实盖好 .

(1) 安全盖开关 – 1 取料区

(2) 安全盖开关 – 2 取料区

(3) 安全盖开关 – 轨道入口区

(4) 安全盖开关 – 轨道出口区

(T) 传板方向

开关与按键 -D1/D2

安全保护盖 – D1/D2

所有SIPLACE 贴片机都配有安全保护盖以保护操作人员的安全 . 在机器运行时 , 这些盖子必须关闭 . 每个盖子上都有一个独立感应器来检测它是否确实盖好 .

(1) 安全盖开关 – 1 取料区

(2) 安全盖开关 – 2 取料区

(3) 安全盖开关 – 轨道入口区

(4) 安全盖开关 – 轨道出口区

(T) 传板方向

安全保护盖 – D1/D2

开关与按键 - HS 系列和 D4

1) 主电源开关

(2) 操作台的停止按钮 （黑色）

(3) 操作台的启动按钮 （白色）

(4) 元件计数器

(5) 轨道出口区的紧急停止开关－入口区布局完全相同

(6) 轨道出口区的启动按钮 （白色）－入口区布局完全相同

(7) 轨道出口区的停止按钮 （黑色）－入口区布局完全相同

(T) 传板方向

开关与按键 - HS 系列和 D4

安全保护盖 – HS 系列和 D4

所有SIPLACE 贴片机都配有安全保护盖以保护操作人员的安全 . 在机器运行时 , 这些盖子必须关闭 . 每个盖子上都有一个独立感应器来检测它是否确实盖好 .

(1) 安全盖开关 – 1 取料区

(2) 安全盖开关 – 2 取料区

(3) 安全盖开关 – 3 取料区

(4) 安全盖开关 – 4 取料区

(5) 安全盖开关 – 轨道入口区

(6) 安全盖开关 – 轨道出口区

(T) 传板方向

安全保护盖 – HS 系列和 D4

开关与按键 - HF-/ D3-/ X- 系列

(1) 主电源开关

(2) 操作台的停止按钮 （黑色）

(3) 操作台的启动按钮 （白色）

(4) 元件计数器

(5) 轨道出口区的紧急停止开关－入口区布局完全相同

(6) 轨道出口区的启动按钮 （白色）－入口区布局完全相同

(7) 轨道出口区的停止按钮 （黑色）－入口区布局完全相同

(8) 用于装载 2 区供料平台的按钮 －入口区相同位置有料台 1 的按钮

(9) 用于装载 3 区供料平台的按钮 －入口区相同位置有料台 4 的按钮

(T) 传板方向

开关与按键 - HF-/ D3-/ X- 系列

安全保护盖 – HF-/ D3-/ X- 系列

所有SIPLACE 贴片机都配有安全保护盖以保护操作人员的安全 . 在机器运行时 , 这些盖子必须关闭 . 每个盖子上都有一个独立感应器来检测它是否确实盖好 .

(1) 安全盖开关 – 1 取料区

(2) 安全盖开关 – 2 取料区

(3) 安全盖开关 – 3 取料区

(4) 安全盖开关 – 4 取料区

(5) 安全盖开关 – 轨道入口区

(6) 安全盖开关 – 轨道出口区

(T) 传板方向

安全保护盖 – HF-/ D3-/ X- 系列

安全保护盖 – HF/D3/X 系列

如果不使用正确的方法打开或关闭盖子，会有夹伤的危险 . 请务必用双手紧握盖子的把手进行以上操作 .

(1) 安全保护盖

(2) 把手

(3) PCB 轨道系统上方的保护盖

(4) 黄黑相间的警告标志条

(T) 传板方向

安全保护盖 – HF/D3/X 系列

以上就是关于西门子SIPLACE贴片机设备安全操作员手册的分享，若要进一步了解更多的安全信息请关注芯灵实业！
