故障就得停机停产？贴片机SX1/2 V2 X轴头板C700B遇到故障的快速解决方法

来源：芯灵实业发布时间：2023-11-30喜欢：126

没有人可以忍受贴片机在半路中“抛锚”，因为机器一停钱就停了。贴片机的PCB板卡，就像人的神经。PCB上的元器件，就像人的神经单元。贴片头作为贴片机最核心、最关键的部分，其控制板卡--X轴头板的C700B，就相当于贴片机的大脑神经，一旦C700B出现故障，“大脑宕机”，贴片机工厂就会面临停机停产危机。

“上一次C700B故障，我们没有备用的C700B，自己维修找了三天才找到故障原因，但是找到原因之后自己又没办法维修。我的贴片机前前后后停机了好几天，造成了很大的损失。我都怕了，所以这次一故障我就赶紧来找你们了。”

最近，芯灵实业接到了客户的C700B紧急维修单，先提供了正常的C700B解决客户的停机燃眉之急，再帮客户维修好故障的C700B，成功为客户避免了停机停产的事故发生。考虑到还有很多客户可能也会遇到这样的问题，所以小编整理了贴片机SX1/2 V2 X轴头板C700B的常见故障及维修思路，带你探寻C700B故障背后的真相。

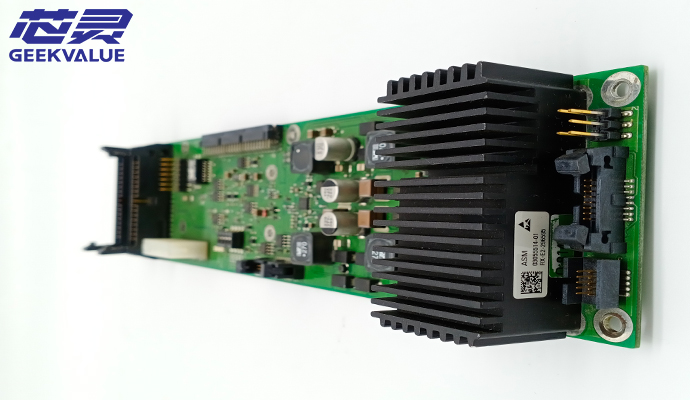

什么是贴片机SX1/2 V2系列X轴头板 C700B：

贴片机SX1/2 V2系列X轴头板包含Modul Head Interface C700B、PCB / B-Basisadapter、VISION BOARD Spread Spectrum HCU cpl、MHCU complete compatible、Sensor module X axis 5个模块，各模块功能如下：

（1）Modul Head Interface C700B ：电源转换卡（DC/DC）

（2）PCB / B-Basisadapter：信号转接卡

（3）VISION BOARD Spread Spectrum HCU cpl ：处理图像数据

（4）MHCU complete compatible ：逆变器，直流转交流电

（5）Sensor module X axis ：提供位置反馈信号处理功能


贴片机SX1/2 V2系列X轴头板 C700B常见故障：

（1）电流过高、灰尘或温度等环境原因引起短路，导致C700B板卡烧毁。

（2）工作电压异常。

贴片头所有DP无法上电（DP_24V未供给给贴片头），无法检测到贴片头。

±15V/5V/3.3V/1.5V系统核心供电电压无输出，导致贴片头无法工作。

供电异常，MHCU与MGCU无法建立通讯连接。

（3）C7OOB板卡上的通信芯片工作异常，MHCU与MGCU无法建立通讯连接。

（4）人为操作失误，导致排线接错。

贴片机SX1/2 V2系列X轴头板 C700B维修思路：

C700B的故障相对来说还是比较容易查找的，关键是理解C700B的控制逻辑，掌握其基本思路后，测量几个关键点电压即可判断哪个地方出现故障。

（1）40V转24V是否正常-此电压若不正常则：±15V/5V/3.3V/1.5V无输出。

（2）通讯回路排查-IC是否正常工作-上电测试，输入/输出电压量测，波形判断。

贴片机SX1/2 V2系列X轴头板 C700B硬件本身出现故障的概率比较低。一旦C700B出现故障，就很容易造成贴片机停机停产。设备故障就会面临停机停产？怎么办？作为ASM贴片机工厂的金牌服务商和解决方案提供商，芯灵实业针对ASM贴片机工厂没有备用配件和处理故障时间长等问题，提出了（1）年度全包服务、（2）全方位技能培训、（3）紧急维修等方案措施，以确保客户的ASM贴片机安全稳定运行。
