新一代 SIPLACE贴片机在贴装性能、单位面积产出和贴装精度 方面为高速大批量生产创造了全 新的最佳条件。 这款创新型高端贴片机平台  SIPLACE TX 树立了贴装性能和每个区域生产效率的新基准。  SIPLACE TX 的紧凑型设计支持精确测量贴片生产线性能。  此外，全新的借用性能模式是提高生产线利用效率的尖端解决方 案。贴片量较大的贴装区可以简单地从对面的贴装区 " 借用 " 空余的贴片能力。 借用性能可以保持贴装区不同贴片周期之间的平衡。今天芯灵实业给大家分享一下Siemens西门子贴片机SIPLACE TX版本V2的规格说明！

技术数据概览蕞大值

贴装性能

基准值 96,000 个元件 / 小时

元件范围 0201 （公制）到 200 mm x 110 mm

贴装精度 ± 22 µm (3σ)

供应能力 (COT) 80 SIPLACE SmartFeeder 8 mm Xi

印制电路板尺寸 （长度 x 宽度a） a) “ 长印制电路板 ” 选项，

最大 590 mm 460 mm x 375 mm 摄像机 6 照明级别

a) “ 长印制电路板 ” 选项，最大 590 mm

这些贴片机有三种不同的变型：

• SIPLACE TX1 (588301)

• SIPLACE TX2 (588302)

• SIPLACE TX2i (588300)

不同的型号名称表示所使用的悬臂数量。每个悬臂均配备一个贴片头。

SIPLACE TX 只需使用三个贴片头即可涵盖所有常见元件。

“ 高速 ” 贴片头 CP20 P2、

高灵活度贴片头 CPP 以及 “ 拾取 - 贴 装 ” 贴片头 TH。

印制板传送导轨可作为一种灵活 的双传送导轨。

贴片机性能

不同的贴片头组合和位置以及传送导轨的配置会对贴装性能造成影响。而且具体的选项和客户特定的应用程 序也会影响到贴片的性能。

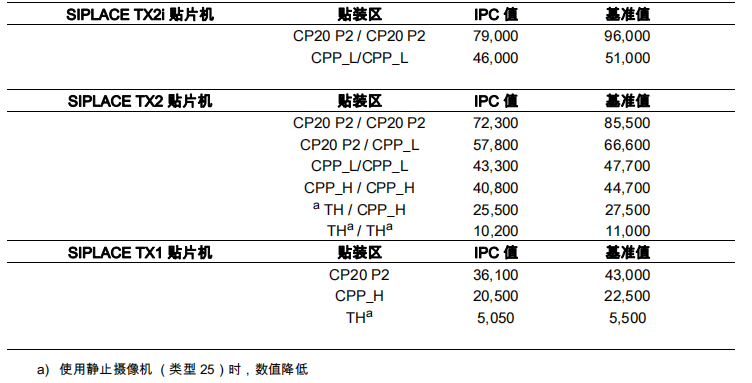

ASMPT SMT Solutions 可以根据您的机器配置为您的产品计算出相应的实际性能。IPC 值 [ 个元件 / 小时 ] 按照国际电子工业联接协会 IPC 9850 标准连接 0201 部件。 SIPLACE 基准值 [ 个元件 / 小时 ] SIPLACE 的基准值满足服务和交付范围的条件。

CPP_H = 位于高装配位置的 CPP i

CPP_L = 位于低装配位置的 CPP
