Siemens西门子贴片机贴片头概述

贴片机的核心是哪个？那绝对非贴片头莫属。相当于一台车子的核心部件就是发动机一样，而贴片机的贴片头就相当于一台车子的发动机。芯灵实业贴片头涵盖CP20A，CP20P，CP20P V2，CPP，TH ,CP12，CP14等，提供各款贴片机贴片头租赁，维修，供应等服务。不同的贴片头各有什么特点呢？今天芯灵实业为您解答！

贴片头概述

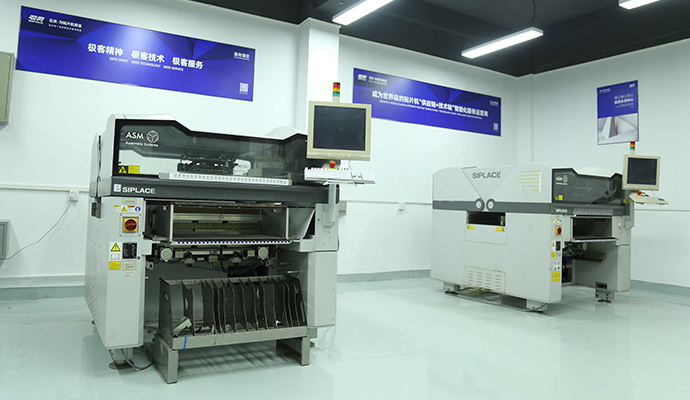

贴片头模块化 SIPLACE 贴片机以其在生产过程中的最大灵活性而著名。该灵活性部分取决于贴片机的贴片头模块化，该贴片机可以配置不同的贴片头来满足生产要求。

“ 收集 - 贴装 ” 模式

CP20 P2 和 CPP 贴片头 遵循 “ 收 集和贴装 ” 的工作原理进行操作，即一个周期包含 20 或 12 个元件的拾取或 “ 收集 ”、它们在印制电路板上的光学对中，并将其旋转到所需的贴装角度和位置。  然后轻轻地将它们准确地贴装到  PCB 上。该工作原理特别适合标准元件的高速贴装。

“ 拾取 - 贴装 ” 模式

CPP 贴片头同样遵循 “ 拾取 - 贴 装 ” 的工作原理进行操作。 CPP  贴片头拾取两个元件，在送到贴装位置的过程中进行光学对中并旋转到要求的贴装角度。 该工作原理特别适合大型元件的快速精准贴装。

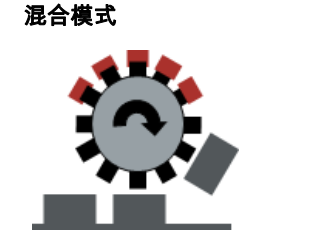

混合模式

CPP 贴片头的工作原理包括 “ 收集 - 贴装 ” 以及 “ 拾取 - 贴装 ”。  混合模式允许在一个贴装周期中组合使用这两种模式，这两种模式在以前是彼此分开的。

“ 拾取 - 贴装 ” 模式 (TH)

高精度 TH 贴片头同样遵循 “ 拾 取 - 贴装 ” 的工作原理进行操作。 TH 贴片头拾取两个元件，在送到贴装位置的过程中进行光学对中并旋转到要求的贴装角度。 此原理特别适用于特殊元件的快速精准贴装，例如那些需要夹持器的元件等。

控制和自学习功能

贴片头的可靠性可通过各种检查 和自学习功能进一步增强。

• 元件传感器在拾取和贴装过程之前检查喷嘴上是否存在元件

• 数码摄像机检查喷嘴上各元件的位置。该检查只需一步即可完成，不会另外耗费时间，但可以对各个单独的元件进行最佳扫描。

• 力传感器 监控规定的元件下压力。 传感器停止程序能够补偿拾取过程中产生的高度差和贴装过程中产生的 PCB 翘曲。

• 真空传感器检查元件是否被正确拾取或贴装。

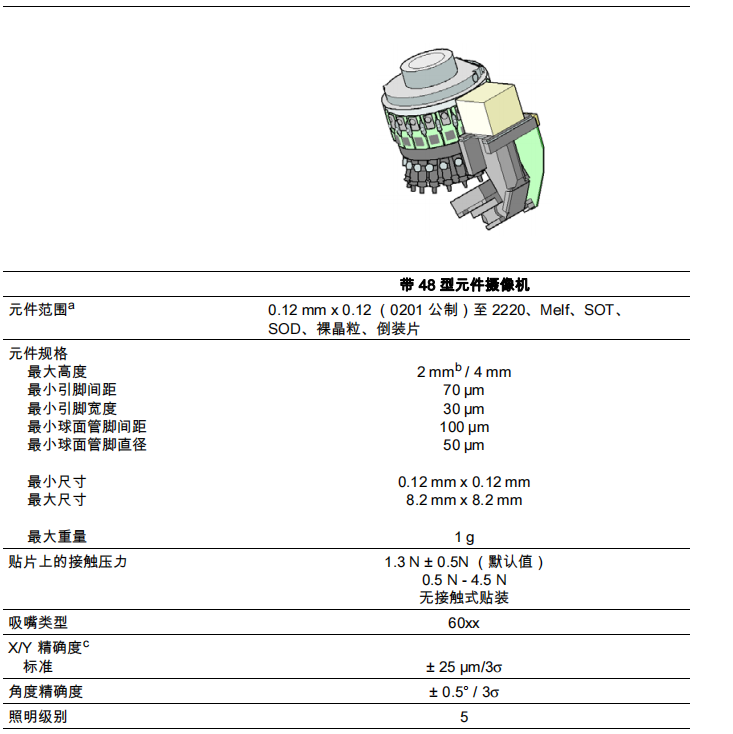

贴片头 CP20 P2 贴片头

a) 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。

b) 对于SIPLACE Tx2i 仅限 2 mm。

c) 精度值满足服务和交付范围内的条件。

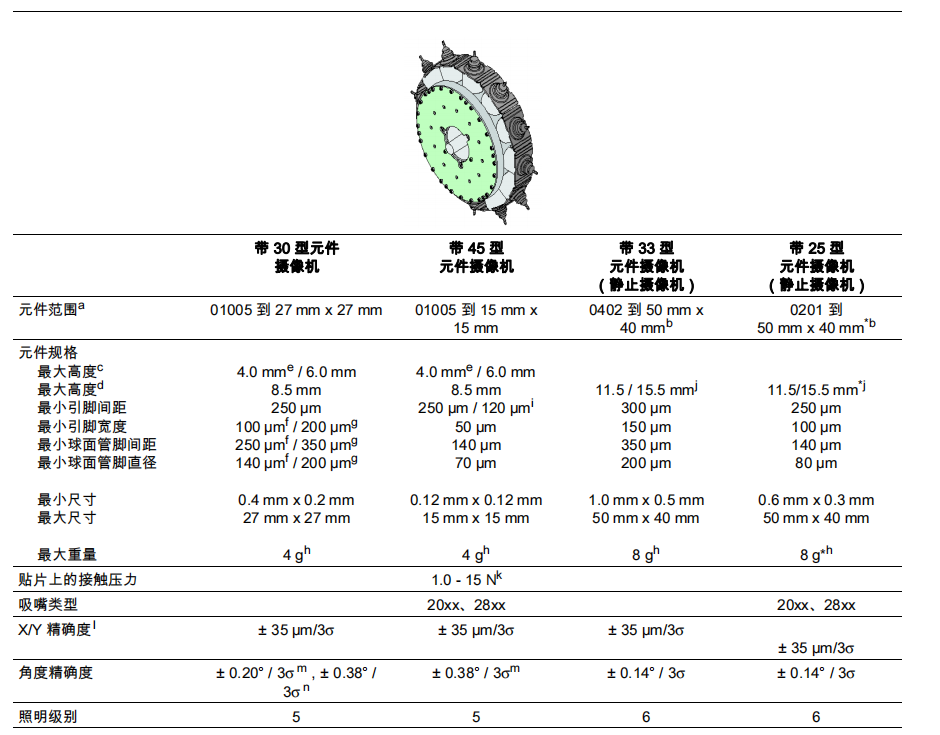

贴片头 CPP 贴片头

a)请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。b)多次测量期间，对角线长度可能为 69 mm（例如 64 mm x 10 mm）。

c)CPP 贴片头位于低安装位置（静止元件摄像机不可能）。

d)CPP 贴片头位于高安装位置

e)对于 SIPLACE Tx2i 仅限 4 mm。

f)用于 < 18mm x 18mm 的元件。

g)用于 ≥ 18mm x18mm 的元件。

h)“拾取-贴装”模式下 20 g

i)仅适用于摄像机聚焦在 ± 1.3 mm 范围内的元件。

j)15.5 mm，仅限顶部装配位置，带 OSC 元件包和限制条件。

还可参见第 33 页的 OSC 元件包。

k)标准 10 N，带 15N OSC 元件包。

l)精度值满足服务和交付范围内的条件。

m)元件尺寸介于 6 mm x 6 mm 与 27 mm x 27 mm 之间。n)元件尺寸小于 6 mm x 6 mm 。

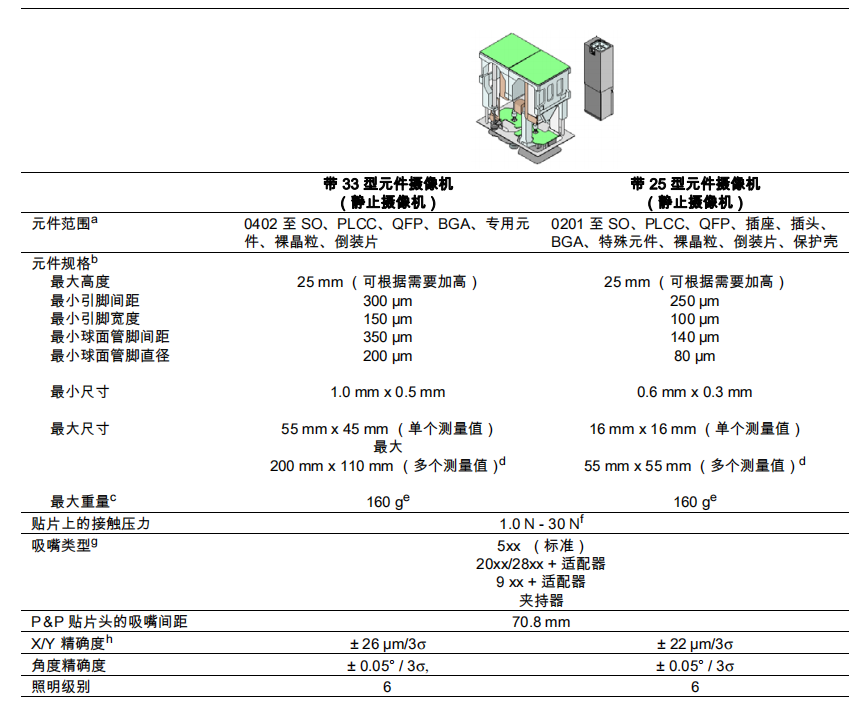

贴片头 TH 贴片头

a) 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。

b) 如果在同一个贴装区中配套使用了 CPP 和 TH 贴片头，最大元件高度可能会受到限制。

c) 配备吸嘴或夹持器的元件。

d) 根据元件尺寸和元件供给，其他限制条件也将适用。SIPLACE Pro 将自动考虑这些条件。

e) 标准值最大为 100 g。大于 100 g 时，速度将降低。

f) 标准 15 N，带 30 N OSC 元件包。

g) 有超过 300 种不同吸嘴和 100 种不同类型的夹持器可供选择，我们还有一个内容详实的在线吸嘴数据库。

h) 精度值满足服务和交付范围内的条件。
